ما هو تأثير شدة المجال المغناطيسي على كفاءة الاقتران المغناطيسي القرصي؟

باعتباري موردًا للوصلات المغناطيسية القرصية، فقد بحثت بعمق في الفروق الدقيقة في هذه التكنولوجيا الرائعة. أحد الأسئلة التي تطرح بشكل متكرر في المناقشات الفنية واستفسارات العملاء هو: ما هو تأثير قوة المجال المغناطيسي على كفاءة الاقتران المغناطيسي القرصي؟ في هذه المدونة، سأشارك أفكاري بناءً على سنوات من الخبرة والمعرفة الصناعية.

فهم أدوات التوصيل المغناطيسية القرصية

قبل أن نستكشف العلاقة بين قوة المجال المغناطيسي وكفاءة الاقتران، دعونا نفهم بإيجاز ما هي أدوات التوصيل المغناطيسي القرصية. الوصلات المغناطيسية القرصية هي نوع مناقتران مغناطيسي دائمالتي تستخدم القوة المغناطيسية لنقل عزم الدوران بين عمودين دون أي اتصال جسدي. يوفر هذا التصميم العديد من المزايا، بما في ذلك تقليل الصيانة وتحسين الموثوقية والقدرة على عزل الاهتزازات.

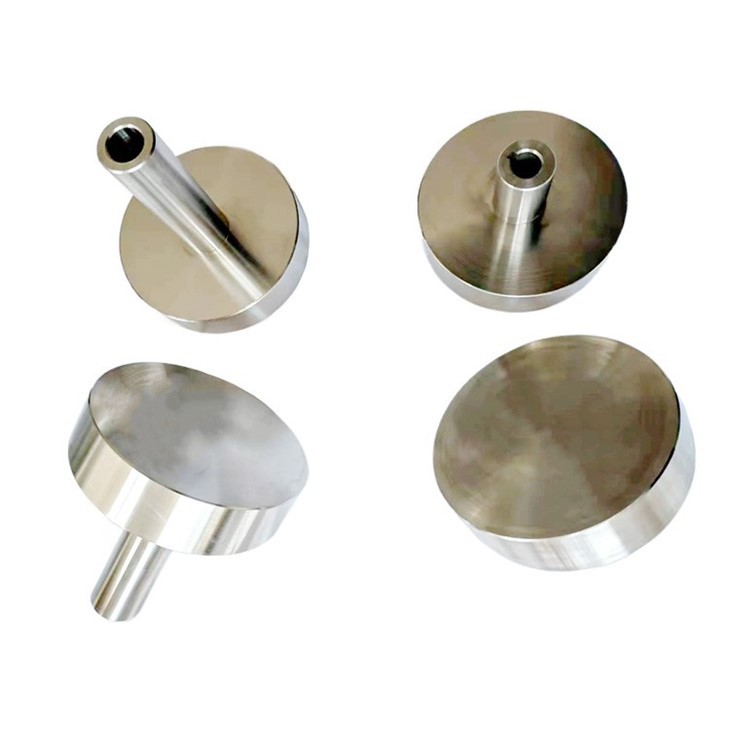

يتضمن المبدأ الأساسي وراء الاقتران المغناطيسي القرصي قرصين، يحتوي كل منهما على مجموعة من المغناطيس الدائم. يتم توصيل قرص واحد بعمود القيادة، والآخر متصل بعمود القيادة. عندما يدور عمود القيادة، يتفاعل المجال المغناطيسي الناتج عن المغناطيس الموجود على قرص القيادة مع المغناطيس الموجود على قرص القيادة، مما يتسبب في دوران عمود القيادة أيضًا.

دور قوة المجال المغناطيسي

تعد قوة المجال المغناطيسي عاملاً حاسماً في تحديد أداء أداة التوصيل المغناطيسي القرصية. ويتم قياسه بوحدات تسلا (T) أو غاوس (G)، حيث 1 T = 10,000 G. تؤثر شدة المجال المغناطيسي على الاقتران بعدة طرق:

نقل عزم الدوران

تتمثل الوظيفة الأساسية للاقتران المغناطيسي القرصي في نقل عزم الدوران من عمود القيادة إلى عمود القيادة. تتناسب قدرة نقل عزم الدوران للاقتران بشكل مباشر مع قوة المجال المغناطيسي. يمكن للمجال المغناطيسي الأقوى أن يولد قوة مغناطيسية أكبر بين القرصين، مما يسمح للاقتران بنقل المزيد من عزم الدوران.

رياضياً، يمكن التعبير عن عزم الدوران المنقول بواسطة أداة التوصيل المغناطيسي على النحو التالي:
[ T = ك \cdot B^n ]
حيث ( T ) هو عزم الدوران، ( B ) هو شدة المجال المغناطيسي، ( k ) هو ثابت يعتمد على تصميم ومواد التوصيل، و ( n ) هو الأس الذي يتراوح عادة من 1 إلى 2.

وهذا يعني أن زيادة قوة المجال المغناطيسي يمكن أن تعزز بشكل كبير قدرة نقل عزم الدوران في أداة التوصيل. على سبيل المثال، إذا تضاعفت شدة المجال المغناطيسي، فإن عزم الدوران المنقول بواسطة أداة التوصيل يمكن أن يزيد بعامل من 2 إلى 4، اعتمادًا على قيمة ( n ).

كفاءة

يتم تعريف كفاءة الاقتران المغناطيسي القرصي على أنها نسبة طاقة الخرج إلى طاقة الإدخال. ويتأثر بعدة عوامل، من بينها قوة المجال المغناطيسي. يمكن للمجال المغناطيسي الأقوى أن يحسن كفاءة أداة التوصيل بطريقتين:

1. انخفاض الانزلاق: يحدث الانزلاق عندما يكون هناك اختلاف في سرعة الدوران بين عمود القيادة وعمود الإدارة. يمكن للمجال المغناطيسي الأقوى أن يقلل الانزلاق عن طريق زيادة القوة المغناطيسية بين القرصين، مما يضمن أن عمود الإدارة يدور بشكل أكثر تزامنًا مع عمود القيادة. وهذا يقلل من فقدان الطاقة بسبب الانزلاق ويحسن الكفاءة الإجمالية للاقتران.

2. انخفاض خسائر إيدي الحالية: تحدث خسائر التيار الدوامي عندما يقوم المجال المغناطيسي بتحريض تيارات كهربائية في الأجزاء الموصلة من أداة التوصيل. تولد هذه التيارات الحرارة، وهو شكل من أشكال فقدان الطاقة. يمكن للمجال المغناطيسي الأقوى أن يقلل من خسائر التيار الدوامي عن طريق زيادة كثافة التدفق المغناطيسي، مما يؤدي بدوره إلى تقليل التيارات الكهربائية المستحثة.

ومع ذلك، من المهم ملاحظة أن زيادة قوة المجال المغناطيسي إلى ما بعد نقطة معينة يمكن أن يؤدي أيضًا إلى زيادة الخسائر بسبب التباطؤ وعوامل أخرى. لذلك، هناك قوة مجال مغناطيسي مثالية تزيد من كفاءة أداة التوصيل.

وقت الاستجابة

يشير وقت استجابة أداة التوصيل المغناطيسي القرصي إلى الوقت الذي يستغرقه عمود القيادة للوصول إلى سرعته الكاملة بعد أن يبدأ عمود القيادة في الدوران. يمكن للمجال المغناطيسي الأقوى أن يقلل من وقت الاستجابة عن طريق زيادة القوة المغناطيسية بين القرصين، مما يسمح للعمود المدفوع بالتسارع بسرعة أكبر.

وهذا مهم بشكل خاص في التطبيقات التي تتطلب التسارع والتباطؤ السريع، كما هو الحال في الروبوتات والأتمتة. يمكن أن يؤدي الاقتران بوقت استجابة أقصر إلى تحسين الأداء العام وإنتاجية النظام.

العوامل المؤثرة على قوة المجال المغناطيسي

هناك عدة عوامل يمكن أن تؤثر على شدة المجال المغناطيسي للاقتران المغناطيسي القرصي:

مادة المغناطيس

يعد اختيار المادة المغناطيسية أحد أهم العوامل في تحديد شدة المجال المغناطيسي. المواد المغناطيسية المختلفة لها خصائص مغناطيسية مختلفة، مثل الثبات (Br)، القوة القسرية (Hc)، ومنتجات الطاقة (BH)max.

عادة ما تكون المغناطيسات الدائمة المستخدمة في أدوات التوصيل المغناطيسية القرصية مصنوعة من مواد أرضية نادرة، مثل النيوديميوم والحديد والبورون (NdFeB) أو السماريوم والكوبالت (SmCo). تتمتع هذه المواد بثبات عالي ومنتج طاقة، مما يسمح لها بتوليد مجال مغناطيسي قوي.

على سبيل المثال، تتمتع مغناطيسات NdFeB بثبات يصل إلى 1.4 طن ومنتج طاقة يصل إلى 440 كيلوجول/م3، مما يجعلها واحدة من أقوى المغناطيسات الدائمة المتاحة. من ناحية أخرى، تتمتع مغناطيسات SmCo ببقاء أقل ولكن بقوة قسرية أعلى، مما يجعلها أكثر ملاءمة للتطبيقات ذات درجات الحرارة العالية.

هندسة المغناطيس

تؤثر هندسة المغناطيس أيضًا على شدة المجال المغناطيسي. يمكن أن يؤثر شكل وحجم وترتيب المغناطيس على توزيع المجال المغناطيسي والقوة المغناطيسية بين القرصين.

على سبيل المثال، يمكن أن يؤدي استخدام مغناطيسات أكبر أو زيادة عدد المغناطيسات إلى زيادة قوة المجال المغناطيسي. ومع ذلك، يؤدي هذا أيضًا إلى زيادة حجم ووزن أداة التوصيل، وهو ما قد لا يكون مرغوبًا فيه في بعض التطبيقات.

فجوة الهواء

تعد فجوة الهواء بين القرصين عاملاً مهمًا آخر في تحديد قوة المجال المغناطيسي. تعمل فجوة الهواء كمقاومة مغناطيسية، مما يقلل من شدة المجال المغناطيسي بين القرصين.

يمكن أن تؤدي فجوة الهواء الأصغر إلى زيادة قوة المجال المغناطيسي وتحسين أداء أداة التوصيل. ومع ذلك، فإنه يتطلب أيضًا تصنيعًا ومحاذاة أكثر دقة، مما قد يزيد من تكلفة أداة التوصيل.

تحسين قوة المجال المغناطيسي لتحقيق أقصى قدر من الكفاءة

لتحسين قوة المجال المغناطيسي لتحقيق أقصى قدر من الكفاءة، من المهم مراعاة المتطلبات المحددة للتطبيق. إليك بعض النصائح:

حدد مادة المغناطيس المناسبة

اختر مادة مغناطيسية تتمتع بالخصائص المغناطيسية المناسبة للتطبيق. ضع في اعتبارك عوامل مثل درجة الحرارة ومتطلبات عزم الدوران والتكلفة عند اختيار مادة المغناطيس.

تصميم هندسة المغناطيس

تحسين شكل وحجم وترتيب المغناطيس لزيادة قوة المجال المغناطيسي وتقليل فجوة الهواء. استخدم أدوات التصميم بمساعدة الكمبيوتر (CAD) وتحليل العناصر المحدودة (FEA) لمحاكاة توزيع المجال المغناطيسي وتحسين تصميم أدوات التوصيل.

السيطرة على فجوة الهواء

حافظ على فجوة هوائية متسقة ومناسبة بين القرصين لضمان قوة المجال المغناطيسي الأمثل. استخدم تقنيات التصنيع الدقيقة وأدوات المحاذاة لتقليل فجوة الهواء وضمان التثبيت الدقيق لأداة التوصيل.

خاتمة

في الختام، تلعب قوة المجال المغناطيسي دورًا حاسمًا في تحديد أداء وكفاءة أداة التوصيل المغناطيسي القرصية. يمكن للمجال المغناطيسي الأقوى أن يعزز نقل عزم الدوران ويحسن الكفاءة ويقلل وقت الاستجابة. ومع ذلك، من المهم تحسين قوة المجال المغناطيسي بناءً على المتطلبات المحددة للتطبيق لتحقيق أفضل النتائج.

كمورد لوصلات القرص المغناطيسي، لدينا الخبرة والتجربة لتصميم وتصنيع أدوات التوصيل عالية الأداء التي تلبي احتياجات عملائنا. إذا كنت مهتمًا بمعرفة المزيد عن منتجاتنا أو لديك أي أسئلة حول أدوات التوصيل المغناطيسية، فلا تتردد في الاتصال بنا. نحن نتطلع إلى مناقشة متطلباتك وتزويدك بأفضل الحلول لتطبيقك.

مراجع

1. KJ Strangas، "آلات المغناطيس الدائم: التصميم والتطبيقات"، مطبعة CRC، 2018.
2. RC Dorf، "دليل الهندسة الكهربائية"، مطبعة CRC، 2004.
3. جي إف جيراس، "تكنولوجيا المحركات ذات المغناطيس الدائم: التصميم والتطبيقات"، مارسيل ديكر، 2001.
