في عالم الآلات والمعدات الصناعية، ظهرت أدوات التوصيل ذات المحرك المغناطيسي كتقنية ثورية، حيث توفر العديد من المزايا مقارنة بأدوات التوصيل الميكانيكية التقليدية. كمورد لأدوات التوصيل ذات المحرك المغناطيسي، كثيرًا ما أواجه استفسارات حول قوة المجال المغناطيسي داخل أدوات التوصيل هذه. في منشور المدونة هذا، سوف أتعمق في مفهوم قوة المجال المغناطيسي في أداة التوصيل المغناطيسية، وأهميتها، وكيفية تأثيرها على أداء أداة التوصيل.
فهم أدوات التوصيل ذات المحرك المغناطيسي

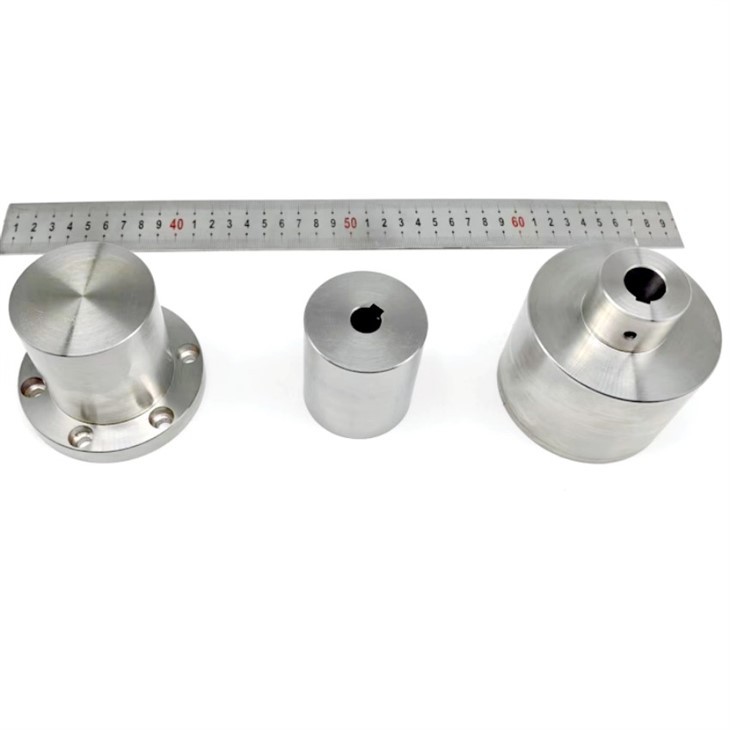

قبل أن نستكشف قوة المجال المغناطيسي، دعونا أولاً نفهم ما هو اقتران المحرك المغناطيسي. اقتران المحرك المغناطيسي هو جهاز يستخدم القوى المغناطيسية لنقل عزم الدوران من عمود القيادة إلى عمود القيادة دون أي اتصال مادي بين العمودين. ويتم تحقيق ذلك من خلال استخدام المغناطيس الدائم، الذي يتم ترتيبه بنمط محدد على جانبي القيادة والدفع لأداة التوصيل.
إن غياب الاتصال الجسدي في أداة التوصيل ذات المحرك المغناطيسي يلغي الحاجة إلى موانع التسرب، والتي تعد مصدرًا شائعًا للتسربات ومشكلات الصيانة في أدوات التوصيل الميكانيكية التقليدية. وهذا يجعل أدوات التوصيل ذات المحرك المغناطيسي مثالية للتطبيقات التي يكون فيها منع التسرب أمرًا بالغ الأهمية، كما هو الحال في المعالجة الكيميائية، وتصنيع الأدوية، وإنتاج الأغذية والمشروبات.
ما هي قوة المجال المغناطيسي؟
قوة المجال المغناطيسي، والمعروفة أيضًا بكثافة المجال المغناطيسي أو كثافة المجال المغناطيسي، هي مقياس للقوة التي يمارسها المجال المغناطيسي على مادة مغناطيسية. يُشار إليه عادةً بالرمز H ويتم قياسه بالأمبير لكل متر (A/m) في النظام الدولي للوحدات (SI).
في أداة التوصيل ذات المحرك المغناطيسي، يتم تحديد قوة المجال المغناطيسي من خلال عدة عوامل، بما في ذلك نوع وقوة المغناطيس الدائم المستخدم، وعدد المغناطيسات، وترتيب المغناطيس، والمسافة بين الجانبين الدافع والمدفوع لأداة التوصيل.
أنواع المغناطيسات المستخدمة في أدوات التوصيل ذات المحرك المغناطيسي
أكثر أنواع المغناطيس الدائم شيوعًا المستخدمة في أدوات التوصيل ذات المحرك المغناطيسي هي مغناطيس النيوديميوم، ومغناطيس كوبالت السماريوم، ومغناطيس الفريت. ومن بين هذه المغناطيسات، تعد مغناطيسات النيوديميوم هي الأكثر استخدامًا على نطاق واسع نظرًا لقوة مجالها المغناطيسي العالية وتكلفتها المنخفضة نسبيًا.
مغناطيس النيوديميوم، المعروف أيضًا باسم مغناطيس ندفيب، مصنوع من سبيكة من النيوديميوم والحديد والبورون. لديهم أعلى منتج للطاقة المغناطيسية من أي مغناطيس متاح تجاريًا، مما يعني أنهم يستطيعون إنتاج مجال مغناطيسي قوي جدًا في حجم صغير نسبيًا. وهذا يجعلها مثالية للاستخدام في أدوات التوصيل ذات المحرك المغناطيسي، حيث تكون المساحة محدودة غالبًا.
ومن ناحية أخرى، فإن مغناطيس كوبالت السماريوم معروف بثباته في درجات الحرارة العالية ومقاومته للتآكل. يتم استخدامها غالبًا في التطبيقات التي تتعرض فيها أداة التوصيل لدرجات حرارة عالية أو بيئات قاسية.
مغناطيس الفريت، المعروف أيضًا باسم مغناطيس السيراميك، هو أقل أنواع المغناطيس الدائم تكلفة. تتمتع بقوة مجال مغناطيسي منخفضة نسبيًا مقارنة بمغناطيسات النيوديميوم والسماريوم والكوبالت، لكنها لا تزال مناسبة لبعض التطبيقات ذات عزم الدوران المنخفض.
العوامل المؤثرة على قوة المجال المغناطيسي في أداة التوصيل Mag Drive
كما ذكرنا سابقًا، هناك عدة عوامل يمكن أن تؤثر على شدة المجال المغناطيسي في أداة التوصيل المغناطيسية. دعونا نلقي نظرة فاحصة على كل من هذه العوامل:
نوع وقوة المغناطيس
يعد نوع وقوة المغناطيس الدائم المستخدم في أدوات التوصيل من أهم العوامل التي تؤثر على شدة المجال المغناطيسي. كما نوقش أعلاه، تتمتع مغناطيس النيوديميوم بأعلى قوة مجال مغناطيسي بين المغناطيس الدائم الشائع الاستخدام، يليها مغناطيس كوبالت السماريوم ومغناطيس الفريت.
تقاس قوة المغناطيس عادةً من حيث ثباته (Br)، وهي كثافة التدفق المغناطيسي المتبقية في المغناطيس بعد مغنطته. كلما زاد الثبات، كلما كان المجال المغناطيسي الذي ينتجه المغناطيس أقوى.
عدد المغناطيس
كما أن عدد المغناطيسات المستخدمة في أداة التوصيل لها تأثير كبير على قوة المجال المغناطيسي. بشكل عام، كلما زاد عدد المغناطيسات، كلما كان المجال المغناطيسي أقوى. ومع ذلك، فإن زيادة عدد المغناطيسات تؤدي أيضًا إلى زيادة تكلفة وحجم أداة التوصيل، لذلك يجب تحقيق التوازن بين قوة المجال المغناطيسي والتكلفة.
ترتيب المغناطيس
يعد ترتيب المغناطيس في أداة التوصيل عاملاً مهمًا آخر يؤثر على شدة المجال المغناطيسي. يتم ترتيب المغناطيسات عادةً بنمط محدد، مثل ترتيب شعاعي أو محوري، لزيادة قوة المجال المغناطيسي وكفاءة نقل عزم الدوران.
في الترتيب الشعاعي، يتم ترتيب المغناطيسات حول محيط الجوانب الدافعة والموجهة لأداة التوصيل. يُستخدم هذا الترتيب بشكل شائع في التطبيقات ذات عزم الدوران العالي، حيث يسمح باستخدام عدد كبير من المغناطيسات ويوفر مجالًا مغناطيسيًا قويًا.
في ترتيب محوري، يتم ترتيب المغناطيسات على طول محور القيادة وأعمدة القيادة. يُستخدم هذا الترتيب غالبًا في التطبيقات التي تكون فيها المساحة محدودة، لأنه يسمح بتصميم اقتران أكثر إحكاما.
المسافة بين جانب القيادة وجانب القيادة
المسافة بين الجانبين الدافع والقادر من أداة التوصيل، والمعروفة أيضًا بفجوة الهواء، تتناسب عكسيًا مع قوة المجال المغناطيسي. مع زيادة فجوة الهواء، تقل قوة المجال المغناطيسي، مما يؤدي بدوره إلى تقليل قدرة نقل عزم الدوران لأداة التوصيل.
لذلك، من المهم تقليل فجوة الهواء في أداة التوصيل ذات المحرك المغناطيسي لزيادة قوة المجال المغناطيسي وكفاءة نقل عزم الدوران. ومع ذلك، يجب أيضًا أن تكون فجوة الهواء كبيرة بما يكفي للسماح ببعض المحاذاة غير الصحيحة بين أعمدة القيادة والقيادة دون التسبب في تلامس المغناطيسات مع بعضها البعض.
أهمية قوة المجال المغناطيسي في اقتران محرك ماج
تلعب قوة المجال المغناطيسي في أداة التوصيل ذات المحرك المغناطيسي دورًا حاسمًا في تحديد أدائها وموثوقيتها. فيما يلي بعض الطرق الرئيسية التي تؤثر بها شدة المجال المغناطيسي على أداة التوصيل:
نقل عزم الدوران
تتناسب قوة المجال المغناطيسي بشكل مباشر مع قدرة نقل عزم الدوران في أداة التوصيل. يسمح المجال المغناطيسي الأقوى بنقل المزيد من عزم الدوران من عمود القيادة إلى عمود القيادة، وهو أمر ضروري للتطبيقات التي تتطلب عزم دوران مرتفع.
على سبيل المثال، في أاقتران مغناطيسي عالي عزم الدوران، يعد المجال المغناطيسي القوي ضروريًا لنقل عزم الدوران العالي المطلوب لقيادة الآلات الثقيلة.
كفاءة
تؤثر قوة المجال المغناطيسي أيضًا على كفاءة أداة التوصيل. يقلل المجال المغناطيسي الأقوى من كمية الطاقة المفقودة بسبب التسرب المغناطيسي، مما يؤدي بدوره إلى تحسين الكفاءة الإجمالية للاقتران.
بالإضافة إلى ذلك، يسمح المجال المغناطيسي القوي بنقل عزم الدوران بشكل أكثر كفاءة من عمود القيادة إلى عمود القيادة، مما يقلل من استهلاك الطاقة للنظام.
مصداقية
تعتبر قوة المجال المغناطيسي مهمة أيضًا لموثوقية أداة التوصيل. ويضمن المجال المغناطيسي القوي قدرة أداة التوصيل على الحفاظ على نقل عزم دوران ثابت حتى في ظل ظروف التشغيل القاسية، مثل درجات الحرارة المرتفعة والاهتزازات وأحمال الصدمات.
وهذا يقلل من خطر فشل أداة التوصيل ويطيل عمر خدمة أداة التوصيل، وهو أمر ضروري للتطبيقات التي يكون فيها التوقف عن العمل مكلفًا.
قياس قوة المجال المغناطيسي في أداة التوصيل Mag Drive
يمكن أن يكون قياس قوة المجال المغناطيسي في أداة التوصيل ذات المحرك المغناطيسي مهمة صعبة، لأنها تتطلب معدات وخبرة متخصصة. ومع ذلك، هناك عدة طرق يمكن استخدامها لقياس قوة المجال المغناطيسي، بما في ذلك:
أجهزة استشعار تأثير هول
أجهزة استشعار تأثير هول هي الطريقة الأكثر استخدامًا لقياس شدة المجال المغناطيسي. وهي تعمل عن طريق الكشف عن الجهد الناتج عن المجال المغناطيسي الذي يمر عبر مادة رقيقة من أشباه الموصلات.
يتناسب جهد الخرج لمستشعر تأثير هول مع قوة المجال المغناطيسي، والتي يمكن قياسها باستخدام الفولتميتر أو أي جهاز قياس آخر.
أجهزة القياس
أجهزة قياس المغناطيسية، والمعروفة أيضًا باسم أجهزة قياس المغناطيسية، هي نوع آخر من الأجهزة المستخدمة لقياس شدة المجال المغناطيسي. وهي تعمل عن طريق قياس كثافة التدفق المغناطيسي في منطقة معينة.
تتوفر أجهزة قياس غاوس في مجموعة متنوعة من الأنواع والنطاقات، ويمكن استخدامها لقياس المجالات المغناطيسية الثابتة والديناميكية.
رسم خرائط المجال المغناطيسي
رسم خرائط المجال المغناطيسي هو أسلوب يستخدم لتصور توزيع المجال المغناطيسي في أداة التوصيل المغناطيسية. يتضمن ذلك استخدام مستشعر المجال المغناطيسي لقياس قوة المجال المغناطيسي في نقاط مختلفة في أداة التوصيل ثم استخدام برنامج لإنشاء خريطة للمجال المغناطيسي.
يمكن استخدام رسم خرائط المجال المغناطيسي لتحديد المناطق ذات قوة المجال المغناطيسي العالية والمنخفضة، مما يمكن أن يساعد في تحسين تصميم أداة التوصيل وتحسين أدائها.
خاتمة
في الختام، تعد قوة المجال المغناطيسي في أداة التوصيل ذات المحرك المغناطيسي عاملاً حاسمًا يحدد أدائها وكفاءتها وموثوقيتها. ويتأثر بعدة عوامل، بما في ذلك نوع وقوة المغناطيس الدائم المستخدم، وعدد المغناطيسات، وترتيب المغناطيسات، والمسافة بين الجانبين الدافع والمدفوع لأداة التوصيل.
باعتبارنا موردًا لأدوات التوصيل ذات المحرك المغناطيسي، فإننا ندرك أهمية قوة المجال المغناطيسي وتأثيرها على أداء أدوات التوصيل. ولهذا السبب نستخدم مغناطيس نيوديميوم عالي الجودة وتقنيات تصنيع متقدمة للتأكد من أن أدوات التوصيل الخاصة بنا تتمتع بمجال مغناطيسي قوي ومستقر.
إذا كنت مهتمًا بمعرفة المزيد عن أدوات التوصيل ذات المحرك المغناطيسي الخاصة بنا أو كانت لديك أي أسئلة حول قوة المجال المغناطيسي، فلا تتردد في [اتصل بنا] (أدخل رابط الاتصال). سنكون سعداء بمناقشة متطلباتك المحددة وتزويدك بحل مخصص.
مراجع
- "أدوات التوصيل المغناطيسية: المبادئ والتصميم والتطبيقات" للدكتور جون آر براور
- "مواد المغناطيس الدائم وتطبيقاتها" بقلم EC Stoner وEP Wohlfarth
- "دليل المواد المغناطيسية" الذي حرره KHJ Buschow
