يتكون الاقتران المغناطيسي من دوار مغناطيسي خارجي ودوار مغناطيسي داخلي وغطاء عزل. الدوار المغناطيسي الخارجي متصل بالمحرك ومكشوف للخارج. يتم دمج الدوار المغناطيسي الداخلي وعمود المضخة معًا ، ويتم احتواء الدوار بالكامل في مبيت المضخة وغطاء المباعد ويتم غمرهما في وسيط النقل.

يتم تثبيت غلاف المباعد ، الموجود بين الدوار الداخلي والخارجي ، على مبيت المضخة بحيث يكون غلاف المضخة وغطاء العزل عبارة عن حجرة متصلة بشكل متبادل ومختومة تمامًا.

يتم ترتيب المغناطيس بشكل وثيق على طول الاتجاه المحيطي على السطح الأسطواني الخارجي للدوار الداخلي والسطح الأسطواني الداخلي للدوار الخارجي ، مما يشكل مزيجًا من الدائرة المغناطيسية للدفع والسحب.

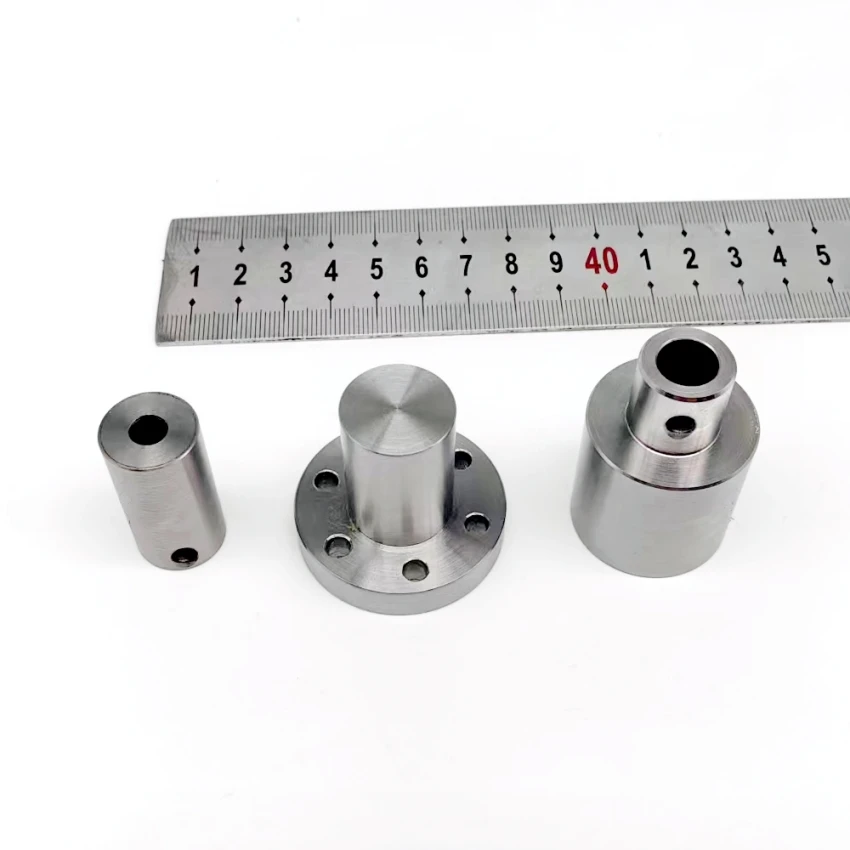

001-Component

نموذج رقم:	عزم الدوران المقدر (نانومتر)	اقتران داخلي								اقتران خارجي								كم الفضاء
نموذج رقم:	عزم الدوران المقدر (نانومتر)	A(Φ)	B	C(Φ)	D	E	F	G	رمح دبوس	H(Φ)	I(Φ)	J(Φ)	K	L	M	N	O	P(Φ)	Q	R(Φ)	S(Φ)	T	U
IPMC 02-1 LM 00	1	28	-	10	20	3	13	11.4	M5x12	35	48	10	28	44	-	-	M5	42	4-Φ4.5	30	52	6	6
IPMC 02-3 LM 00	3	35	-	10	26	3	18	11.4	M5x12	42	60	14	35	55	5	16.3	M5	50	4-Φ5.5	38	60	6	6
IPMC 02-5 LM 00	5	42	-	12	27	4	18	13.8	M6x16	49	72	16	33	63	5	18.3	M5	60	4-Φ6.6	44	74	8	8
IPMC 02-10 LM 00	10	56	-	12	30	4	20	13.8	M6x16	63	89	18	44	74	6	20.8	M6	75	4-Φ6.6	58	89	8	8
IPMC 02-16 LM 00	16	56	-	14	45	5	25	16.3	M6x16	63	89	198	59	89	6	20.8	M6	75	4-Φ6.6	58	89	8	8
IPMC 02-20 LM 00	20	71	-	16	48	5	20	18.3	M6x16	78	109	24	63	108	8	27.3	M8	100	6-Φ6.6	73	118	8	8
IPMC 02-22 LM 00	22	88	-	20	37	6	25	22.8	M8x20	97	122	24	52	92	8	27.3	M8	108	6-Φ6.6	91	122	8	8
IPMC 02-30 LM 00	30	88	-	20	50	6	25	22.8	M8x20	97	122	24	70	120	6	27.3	M8	108	6-Φ6.6	91	122	8	8
IPMC 02-30 LM01	30	56	-	16	66	5	16	18.3	M6x16	66	110	20	85	120	10	22.8	M6	80	6-Φ6.6	60	110	12	6
IPMC 02-40 LM 00	40	101	-	25	50	8	35	28.3	M10x20	109	140	38	70.2	141	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC 02-50 LM 00	50	101	-	25	60	8	36	28.3	M10x20	109	140	38	75	125	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC 02-65 LM 00	65	101	-	25	75	8	45	28.3	M10x20	109	140	38	96	166	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC 02-80 LM 00	80	141	-	35	65	10	45	38.3	M12x25	152	180	42	83.5	143	12	45.3	M10	165	8-Φ9.0	145	180	12	6
IPMC 02-120 LM 00	120	141	-	35	60	10	47	38.3	M12x25	152	180	48	80	130	14	51.8	M10	165	8-Φ9.0	145	180	12	6

003-Magnetic coupling assembly

طلب

القدرة على الفصل بإحكام بين منطقتين مع الاستمرار في نقل الطاقة الميكانيكية من واحدة إلى أخرى تجعل هذه أدوات التوصيل مثالية للتطبيقات حيث يكون منع التلوث المتبادل أمرًا ضروريًا. على سبيل المثال: القطاعات الهيدروليكية وأنظمة الجرعات والضواغط والمعقمات والأفران الصناعية والتكنولوجيا الحيوية والمعدات تحت سطح البحر وصناعة الأدوية والصناعات الكيماوية وصناعة الأغذية والمولدات والخلاطات.
