توصيلات القرص المغناطيسي هي نوع من اقتران غير الاتصال المستخدمة لنقل عزم الدوران بين مهاوي دوارة دون ملامسة مادية. يتكون الاقتران من قرصين مع مغناطيس مضمن في أسطحها ، أحدهما متصل بعمود الإدخال والآخر متصل بعمود الإخراج. تخلق المغناطيس مجالًا مغناطيسيًا يسد الفجوة بين الأقراص وينقل عزم الدوران من رمح إلى آخر.
يوفر هذا النوع من الاقتران المغناطيسي العديد من المزايا على أدوات التوصيل التقليدية ، بما في ذلك متطلبات الصيانة المنخفضة ، وزيادة الموثوقية ، وتحسين الكفاءة. نظرًا لعدم وجود اتصال مادي بين مهاوي ، ليست هناك حاجة لتزييت ، والتي يمكن أن تقلل من تكاليف الصيانة والتعطل. بالإضافة إلى ذلك ، يمكن أن تنقل الوصلات المغناطيسية عزم الدوران دون أي انزلاق أو تآكل ، مما قد يزيد من عمر الاقتران ويحسن الكفاءة الكلية.
عادة ما تستخدم توصيلات القرص المغناطيسي في التطبيقات حيث توجد حاجة إلى نقل عزم الدوران في بيئة مختومة بإحكام ، كما هو الحال في أنظمة المعالجة الكيميائية أو الضخ. يتم استخدامها أيضًا في التطبيقات التي يوجد فيها خطر حدوث شرارات أو أشكال أخرى من الاشتعال ، نظرًا لعدم وجود اتصال مادي بين المهاوي لإنشاء الاحتكاك والحرارة.

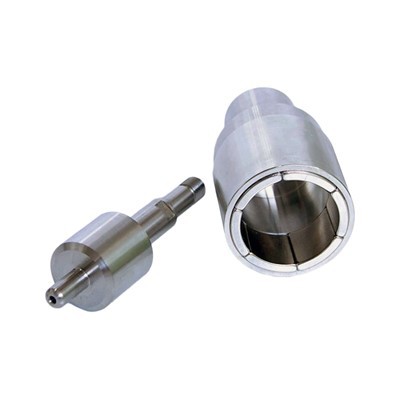

الرسم للرجوع إليه
مزايا توصيلات القرص المغناطيسي
- لا يوجد تسرب: لا تتطلب توصيلات القرص المغناطيسي أي اتصال مادي بين المكونات الدافعة والقيادة ، مما يعني أنه يمكنهم نقل عزم الدوران دون أي تسرب. هذا مفيد بشكل خاص للتطبيقات التي تنطوي على سوائل خطرة أو تآكل.
- خالية من الصيانة: على عكس التوصيلات الميكانيكية ، لا تحتوي توصيلات القرص المغناطيسي على أي أجزاء يرتدي تتطلب صيانة أو استبدالًا دوريًا. هذا يقلل من التكلفة والتعطل المرتبط بالصيانة.
- الكفاءة العالية: تعتبر أدوات توصيل القرص المغناطيسي فعالة للغاية لأنه لا توجد خسارة احتكاكية بسبب الاتصال المادي بين المكونات الدافعة والقيادة. هذا يعني أنه يتم نقل المزيد من طاقة الإدخال إلى الإخراج.
- كثافة عزم الدوران العالية: يمكن أن تنقل توصيلات القرص المغناطيسي مستويات عالية من عزم الدوران في حزمة مضغوطة. وذلك لأن الحقول المغناطيسية الناتجة عن الأقراص يمكن أن تنقل عزم الدوران عبر فجوة الهواء الصغيرة.
- التشغيل السلس: توفر أدوات التوصيلات المغناطيسية للقرص عملية ناعمة وخالية من الاهتزاز لأنه لا يوجد اتصال مادي بين المكونات الدافعة والقيادة. هذا مفيد بشكل خاص للتطبيقات التي تتطلب تحكمًا أو تشغيلًا دقيقًا بسرعات عالية.
التعليمات
الرسم الخاص بك أفضل للتقييم. إذا لم يكن لديك رسم محدد ، فنحن بحاجة إلى مساعدتك لتصميم الاقتران المغناطيسي الدائم على النحو التالي.
- ما مقدار عزم الدوران (القوة) التي ترغب في إرسالها؟ ما هي الفجوة الجوية؟
- ما هي سرعة العمل؟ (السرعة أو دورة في الدقيقة)
- ما هو نطاق درجة حرارة التشغيل؟
- هل بيئة العمل تآكل؟ لا يمكن أن تتعرض المغناطيس للسوائل.
